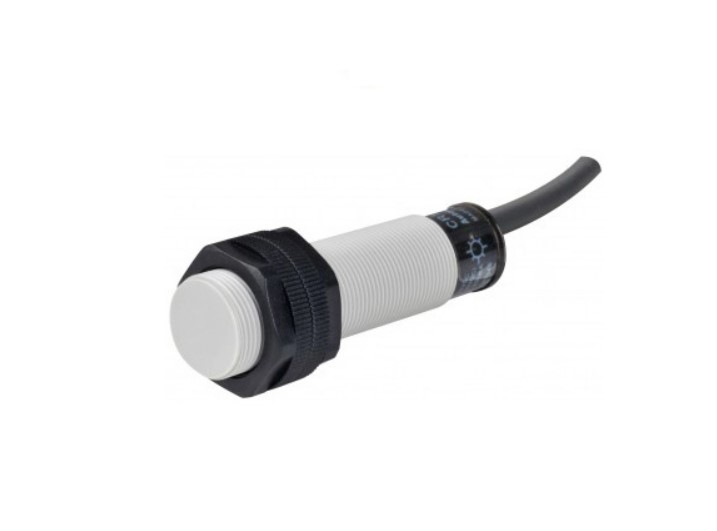

Cảm biến điện dung Autonics CR18-8AC 8mm NC 110-220V

Thương hiệu: Đang cập nhật  |  Tình trạng: Còn hàng
Liên hệ
Thông số kỹ thuật chính Loại dây và nguồn: Loại AC 2 dây. Điện áp hoạt động: 100-240VAC~. Kích thước và khoảng cách phát hiện: Đường kính cạnh phát hiện: M18. Khoảng cách phát hiện: 8mm. Khoảng cách phát hiện tiêu chuẩn: 50×50×1mm (vật liệu sắt). Tần số...
Hotline:0919011199

Thông số kỹ thuật chính

  1. Loại dây và nguồn:

    • Loại AC 2 dây.
    • Điện áp hoạt động: 100-240VAC~.
  2. Kích thước và khoảng cách phát hiện:

    • Đường kính cạnh phát hiện: M18.
    • Khoảng cách phát hiện: 8mm.
    • Khoảng cách phát hiện tiêu chuẩn: 50×50×1mm (vật liệu sắt).
  3. Tần số đáp ứng:

    • 20Hz.
  4. Dòng rò rỉ:

    • Tối đa: 2.2mA.
  5. Ngõ ra điều khiển:

    • Thường Đóng.
  6. Chất liệu:

    • PA6 (chất liệu nhựa chịu nhiệt và bền bỉ).
  7. Cấu trúc bảo vệ:

    • IP66 (chống bụi hoàn toàn, chống nước mạnh từ mọi hướng).
  8. Điều kiện môi trường:

    • Nhiệt độ xung quanh: -25°C đến 70°C.
    • Nhiệt độ bảo quản: -30°C đến 80°C.
    • Độ ẩm xung quanh và bảo quản: 35% đến 95% RH.
  9. Độ trễ:

    • Tối đa 20% tại khoảng cách phát hiện.
  10. Trọng lượng:

    • Xấp xỉ 82g (hoặc xấp xỉ 70g không bao gồm dây dẫn).

Ứng dụng phổ biến

Cảm biến này thường được sử dụng trong:

  • Công nghiệp tự động hóa: Phát hiện kim loại trong dây chuyền sản xuất.
  • Ứng dụng bảo vệ: Giám sát trạng thái cửa hoặc các cơ cấu chuyển động.
  • Kiểm tra thiết bị công nghiệp: Đảm bảo an toàn và kiểm soát quá trình.

Hướng dẫn lắp đặt và sử dụng cảm biến loại AC 2 dây

1. Chuẩn bị lắp đặt

  • Kiểm tra thiết bị:
    Đảm bảo cảm biến không bị hỏng hóc trong quá trình vận chuyển. Kiểm tra nguồn điện cung cấp (100-240VAC~) và các phụ kiện kèm theo.

  • Vật liệu phát hiện:
    Đảm bảo vật liệu cần phát hiện là kim loại sắt, vì khoảng cách phát hiện tiêu chuẩn được thiết kế tối ưu cho loại vật liệu này (50×50×1mm).

2. Cách lắp đặt

  • Đường kính cạnh phát hiện M18:
    Sử dụng ngàm hoặc bu lông phù hợp với kích thước ren M18 để cố định cảm biến.

  • Khoảng cách phát hiện tối đa 8mm:
    Đặt cảm biến sao cho khoảng cách giữa bề mặt phát hiện và vật thể nằm trong phạm vi 8mm để đảm bảo hiệu quả phát hiện.

  • Độ trễ tối đa 20%:
    Đảm bảo khoảng cách lắp đặt không vượt quá giới hạn này để tránh lỗi phát hiện.

  • Lắp đặt an toàn:

    • Tránh lắp cảm biến ở các khu vực có rung động mạnh hoặc nhiệt độ vượt quá giới hạn -25°C đến 70°C.
    • Đảm bảo không có vật cản che chắn đường tín hiệu phát hiện.

3. Kết nối điện

  • Cảm biến loại AC 2 dây yêu cầu:

    • Dây Nâu (L): Kết nối với pha nóng của nguồn AC (L).
    • Dây Xanh (N): Kết nối với pha trung tính của nguồn AC (N).
  • Kiểm tra rò rỉ dòng điện:
    Dòng rò rỉ tối đa 2.2mA. Đảm bảo nguồn cấp đủ công suất để hoạt động ổn định.

4. Bảo trì và kiểm tra

  • Vệ sinh định kỳ:
    Làm sạch bề mặt cảm biến để loại bỏ bụi bẩn hoặc dầu mỡ, tránh ảnh hưởng đến hiệu quả phát hiện.

  • Kiểm tra tín hiệu ngõ ra:
    Ngõ ra Thường Đóng (NC), nên khi không phát hiện vật thể, cảm biến sẽ luôn trong trạng thái đóng mạch.

  • Kiểm tra cấu trúc bảo vệ IP66:
    Đảm bảo cảm biến hoạt động ổn định trong môi trường bụi hoặc ẩm.

Ứng dụng thực tế

  1. Dây chuyền sản xuất:
    Sử dụng để đếm số lượng sản phẩm di chuyển qua một vị trí cụ thể.
  2. Giám sát cửa an toàn:
    Đảm bảo cửa đã được đóng đúng cách trong môi trường công nghiệp.
  3. Kiểm tra cơ cấu chuyển động:
    Xác nhận vị trí của các bộ phận chuyển động trong máy móc.
