Cảm biến khí MQ-5

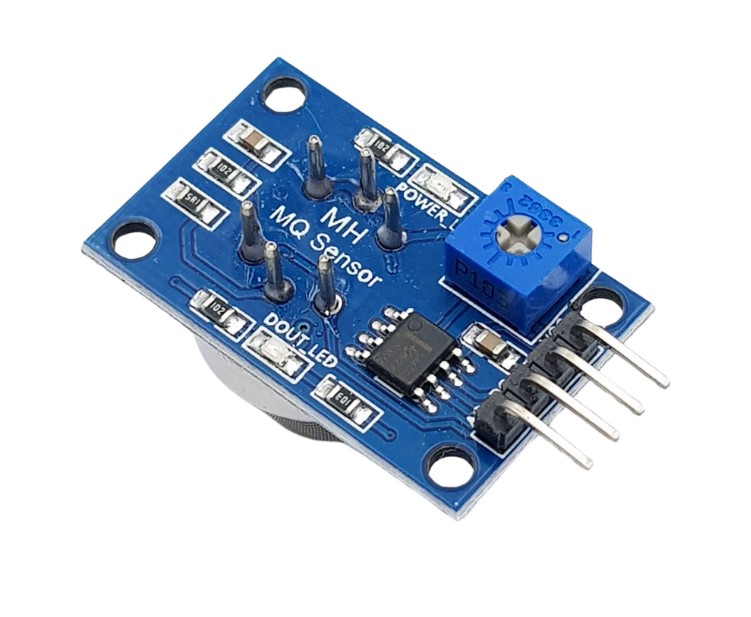

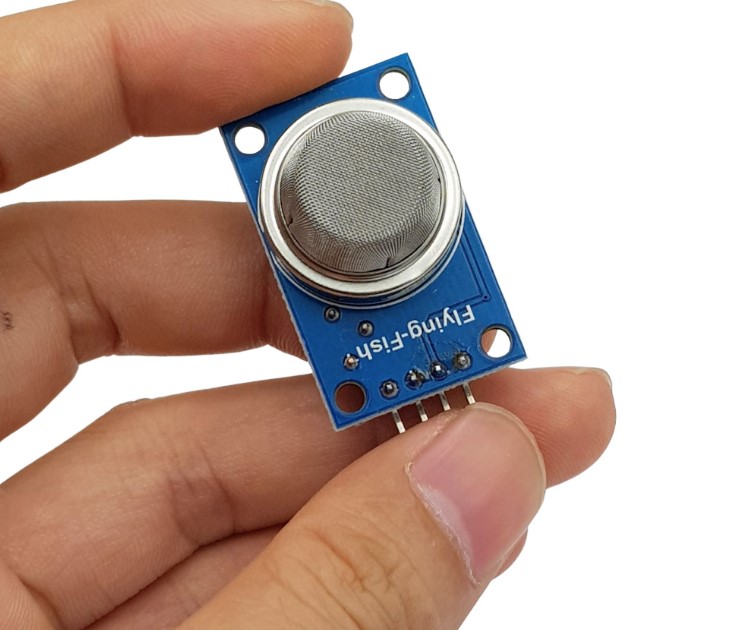

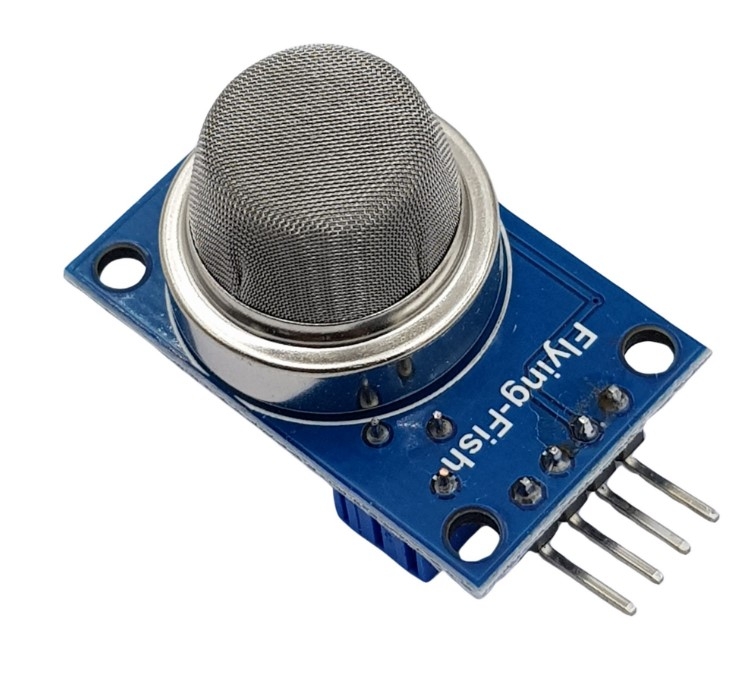

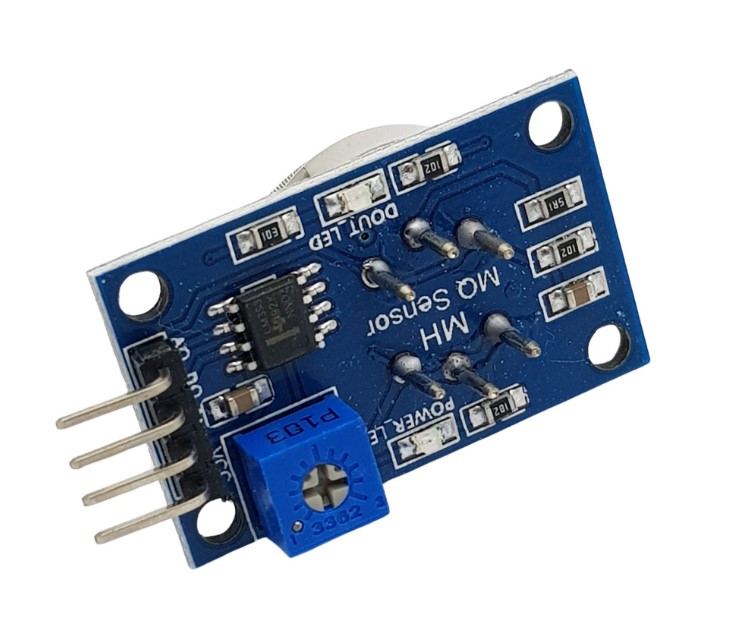

Cảm Biến Khí Hóa Lỏng MQ-5

Cảm biến khí hóa lỏng MQ-5 là thiết bị điện tử được sử dụng để phát hiện sự rò rỉ khí gas trong các môi trường dân dụng và công nghiệp. Với khả năng nhận diện khí LPG, khí thiên nhiên và khí than, MQ-5 giúp đảm bảo an toàn trong các không gian có sử dụng các loại khí này. Sản phẩm đặc biệt hữu ích trong việc phát hiện các tình huống rò rỉ khí gas, góp phần bảo vệ sức khỏe và tài sản.

Đặc điểm nổi bật:

• Nguồn cung cấp: 2.5V ~ 5V, phù hợp với nhiều ứng dụng.
• Cảm biến tích hợp: MQ-5 Gas Sensor giúp phát hiện khí LPG, khí thiên nhiên, khí than.
• Chống nhiễu hiệu quả: Cảm biến có khả năng tránh các tác nhân gây nhiễu như rượu, khói nấu ăn và khói thuốc lá.
• Điều chỉnh độ nhạy: Độ nhạy cảm biến có thể được điều chỉnh thông qua biến trở tinh chỉnh.
• Kích thước: 40mm x 21mm, dễ dàng lắp đặt vào các hệ thống.
• LED báo hiệu: Đèn LED sẽ phát sáng khi có khí gas, giúp cảnh báo nhanh chóng.

Nguyên lý hoạt động: Cảm biến MQ-5 sử dụng hai chân tín hiệu để kết nối với vi điều khiển:

• DOUT (Digital Output):
  • Tín hiệu thấp khi phát hiện khí gas.
  • Tín hiệu cao khi không có khí gas.
• AOUT (Analog Output): Cung cấp tín hiệu tương tự cho các ứng dụng cần đo lường chính xác hơn.

Ứng dụng thực tế:

• Thiết bị cảnh báo khí gas: MQ-5 được sử dụng trong các hệ thống cảnh báo khi có sự rò rỉ khí gas trong các không gian sống hoặc làm việc.

Phần cứng cần chuẩn bị:

• 1 Arduino Uno R3
• 1 Module cảm biến khí gas MQ-5
• Phụ kiện: loa, đèn LED, trở, dây nối

Sơ đồ kết nối:

• DOUT: Digital Output.
• AOUT: Analog Output.
• GND: Đất chung.
• VCC: Kết nối với nguồn 2.5V ~ 5V.

Với tính năng nhạy bén và khả năng ứng dụng linh hoạt, cảm biến MQ-5 là lựa chọn lý tưởng để bảo vệ không gian sống và làm việc khỏi các nguy cơ do khí gas rò rỉ.
Code tham khảo:

/*
 * Kết nối:
 *        MQ5             Arduino
 *        VCC               5V
 *        GND               GND
 *        A0                A0
 */

void setup()
{
  Serial.begin(9600);
}

void loop()
{

  Serial.println(analogRead(A0));
  delay(1000);
}
